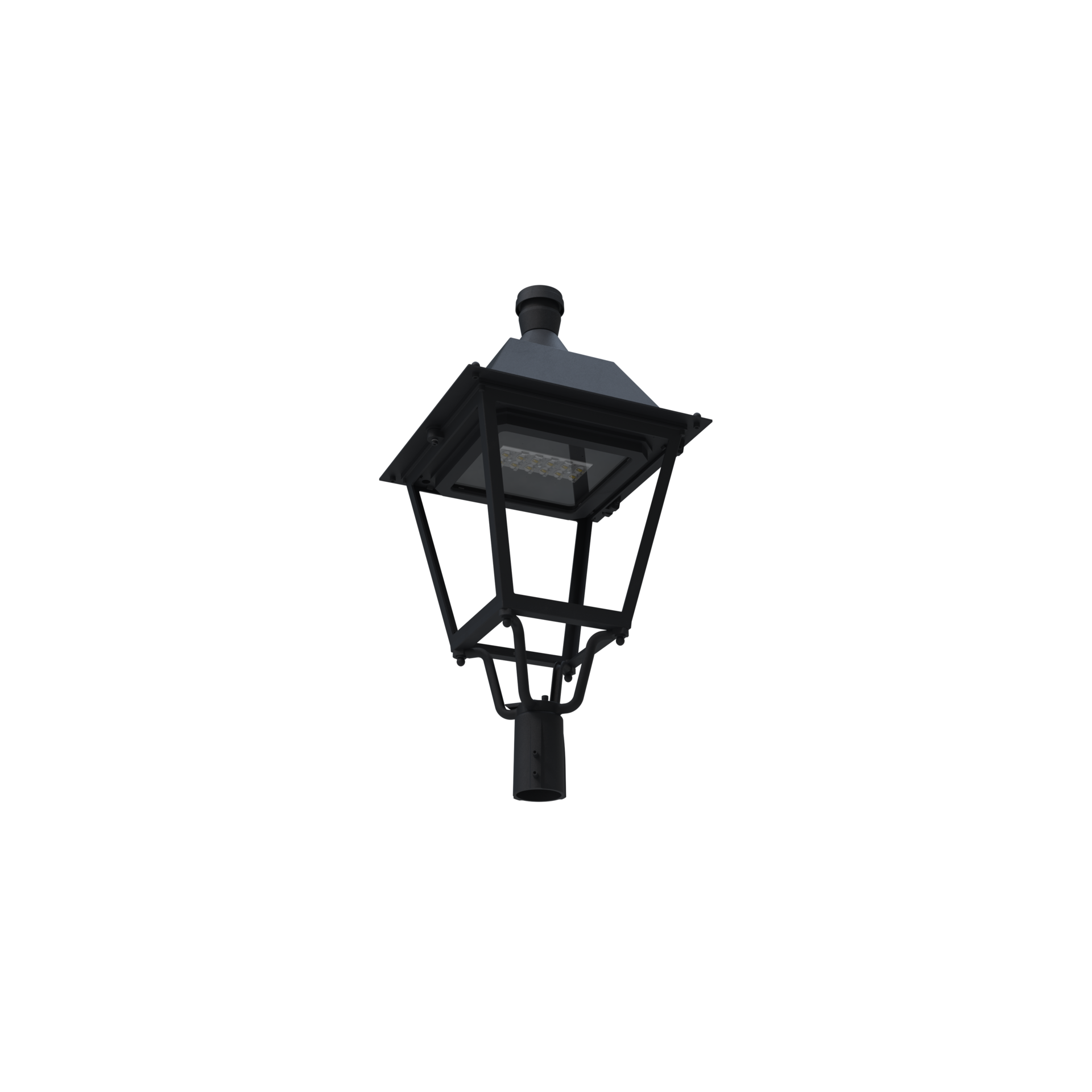

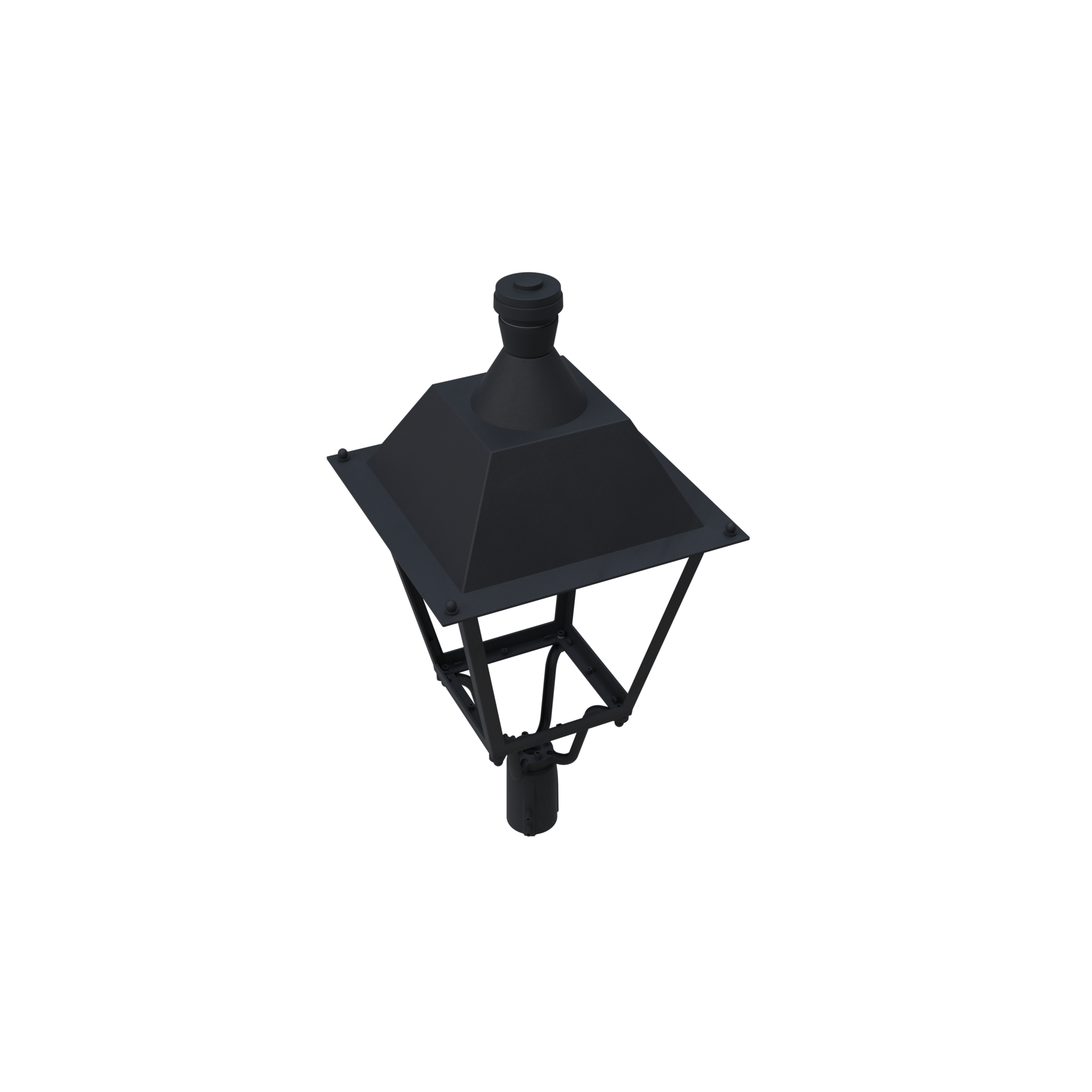

LUCERA LED

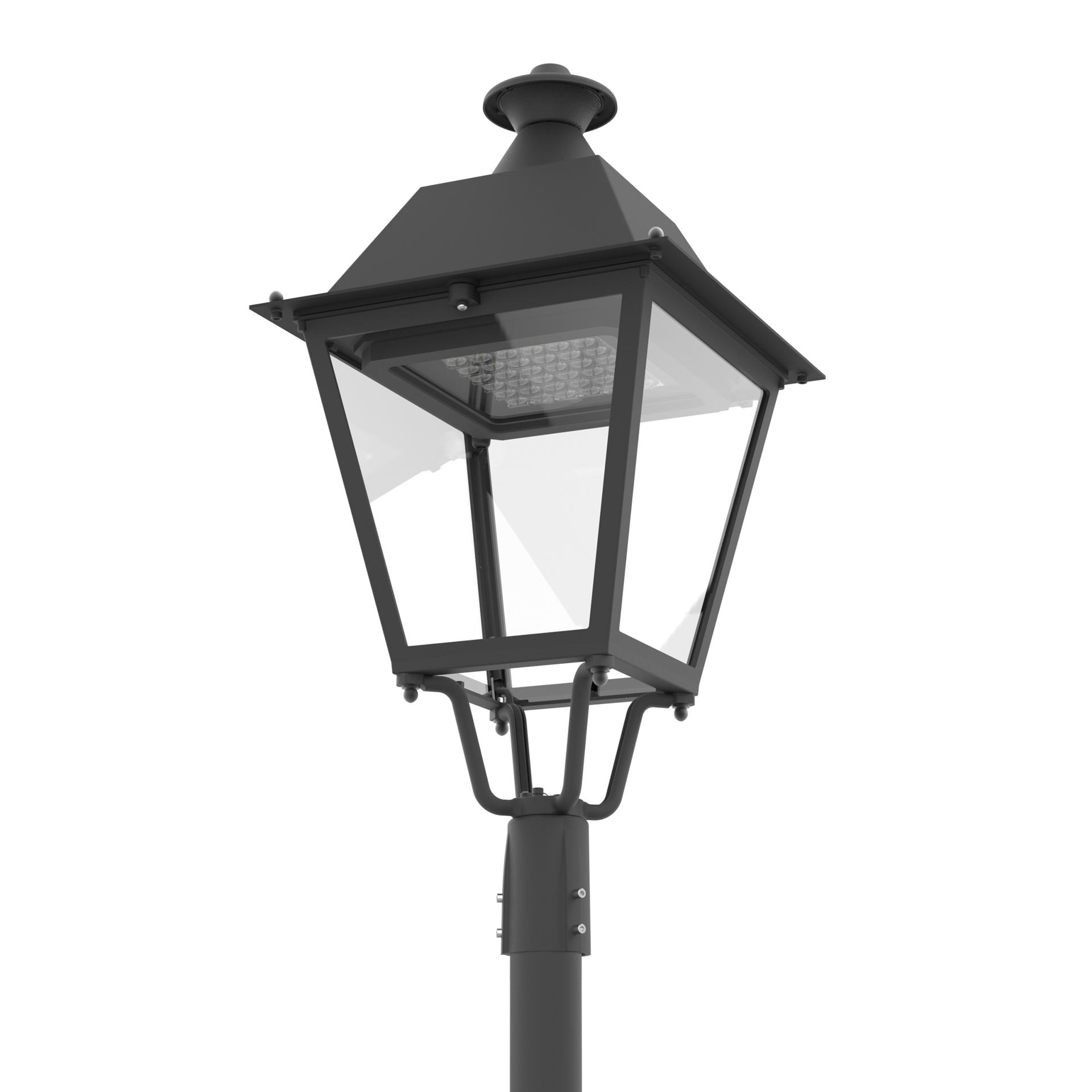

Eine klassische Stadtlaterne mit LED-Lichtquelle. Der zeitlose Stil, die verschiedenen Varianten der Zubehörschirme und die hohe Qualität der Verarbeitung ermöglichen die Integration der Leuchte in eine Vielzahl von städtischen Räumen.

Hohe Effizienz bis 138 lm/W

Klassische Eleganz

Synergie von Design und Technologie

Einsatzbereich

Avenues, Bahnhöfe, Fassaden, Gemeindestraßen, Park, Parkplätze, Promenade, Siedlungsstraßen, Spielplätze , Stadtstraßen, Straßen, Wohnsiedlung

Optional verfügbar

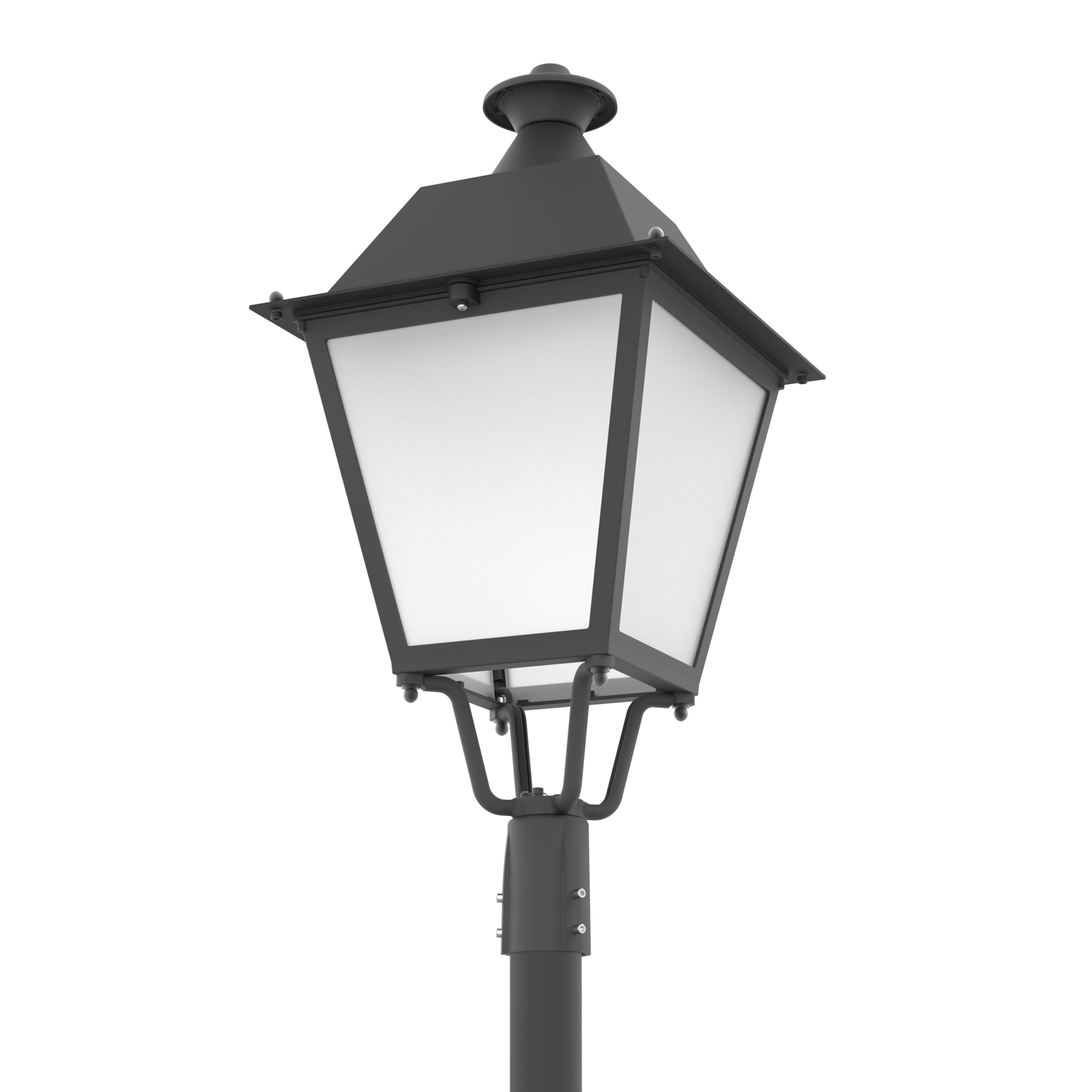

Ausführung mit erhöhter Korrosionsbeständigkeit nach Klasse C5, CLO, Gasanschluss 3/4" Gewinde, Glas-Diffusor (opal, transparent, strukturiert), Verlängerung der Garantie auf 10 Jahre

Bereich des Lichtstroms

2200 - 10450 [lm]

Variable Farbtemperatur

2200 - 4000 [K]

Mechanische Daten

Montage

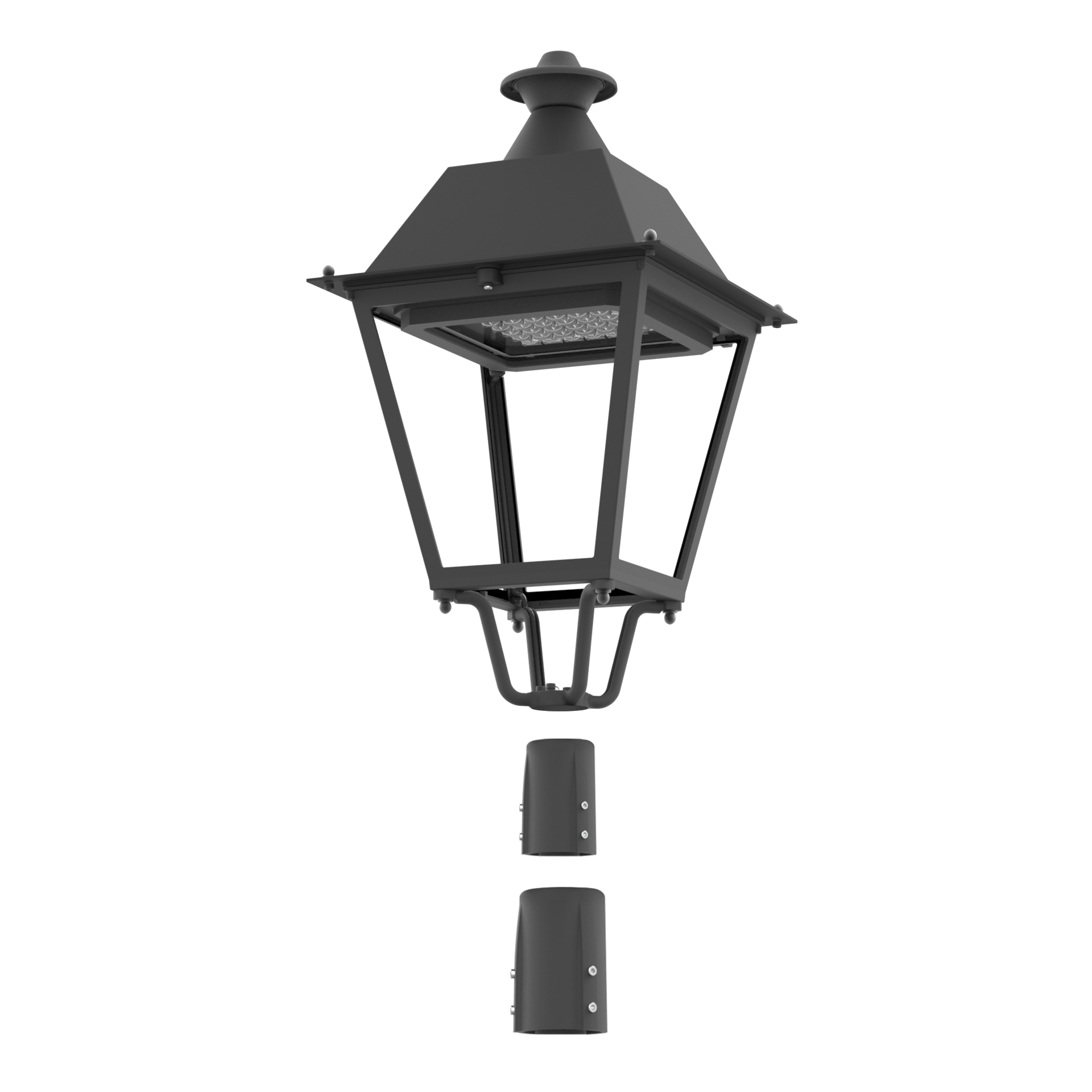

auf den Pfosten ø48-76mm, mithilfe der Halterungen (separat zu bestellen)

Farbe der Leuchte

schwarz

Oberfläche

matt/Satin

Umgebungstemperatur

-40 ... +50

RAL

9005

Gehäuse

Aluminiumdruckguß

Windangriffsfläche

0,091 m²

Elektrische Daten

Netzteilwirksamkeit

≤93%

Strom

220-240V 50/60Hz

Lichtquelle

Leistung Leuchte [W]

22 - 76

Ausgangsstrom [mA]

500, 550, 700

Ausrüstung

DALI, ED, NEMA, ZHAGA D4i

Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)

8 - 17

Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)

12 - 67

Maximale Anzahl der Leuchten im Stromkreis mit einer 25A-Sicherung (B)

20 - 44

Optische Daten

Beleuchtungsart

direkt

Optik

O1, O2, O3, O4, O5, O6

Farbtemperatur [K]

2200, 2700, 3000, 4000

CRI/Ra

>70

MacAdams Schritte

ULOR / DLOR

0% / 100%

Lichtstrom - Leuchte [lm]

2200 - 10450

Wirksamkeit [lm/W]

100 - 138

Photobiologische Risikogruppe

RG1

Anzahl der LEDs

12, 24, 36

Allgemeine Angaben

Zusatzinformationen

die Standardausführung der Leuchte ist korrosionsbeständig nach Klasse C3

Weitere Hinweise

Mast und Ausleger gehören nicht zur Leuchte

Lebensdauer L90B10

100 000 h

Garantie

5 Jahre

Abmessungen

Abmessungen [mm] LxHxD	Markierung	Anzahl pro Palette	Menge in Paket	Nettogewicht [kg]

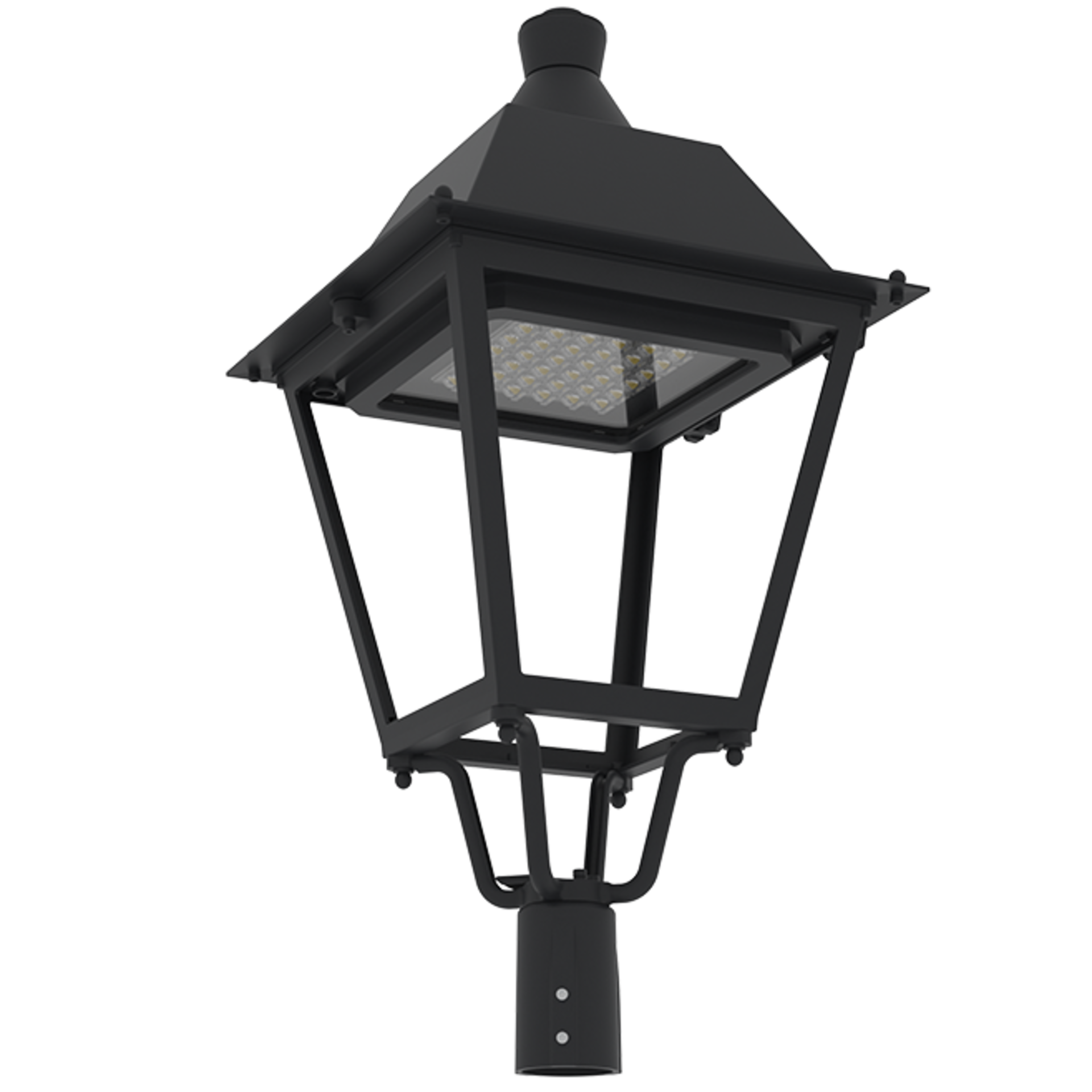

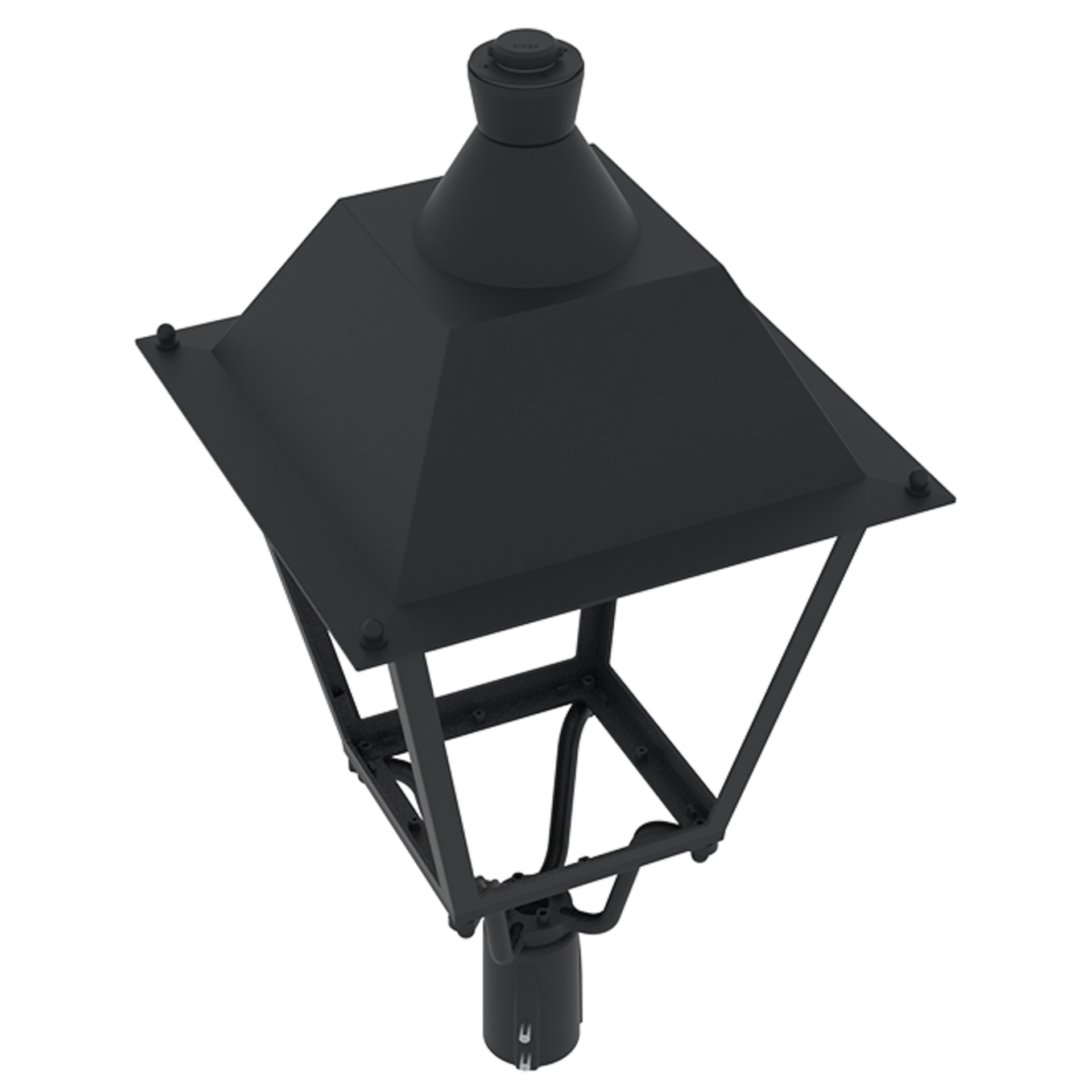

400x820x705	ZHAGA D4i	8	1	7.8
400x830x715	DALI, ED	8	1	7.8

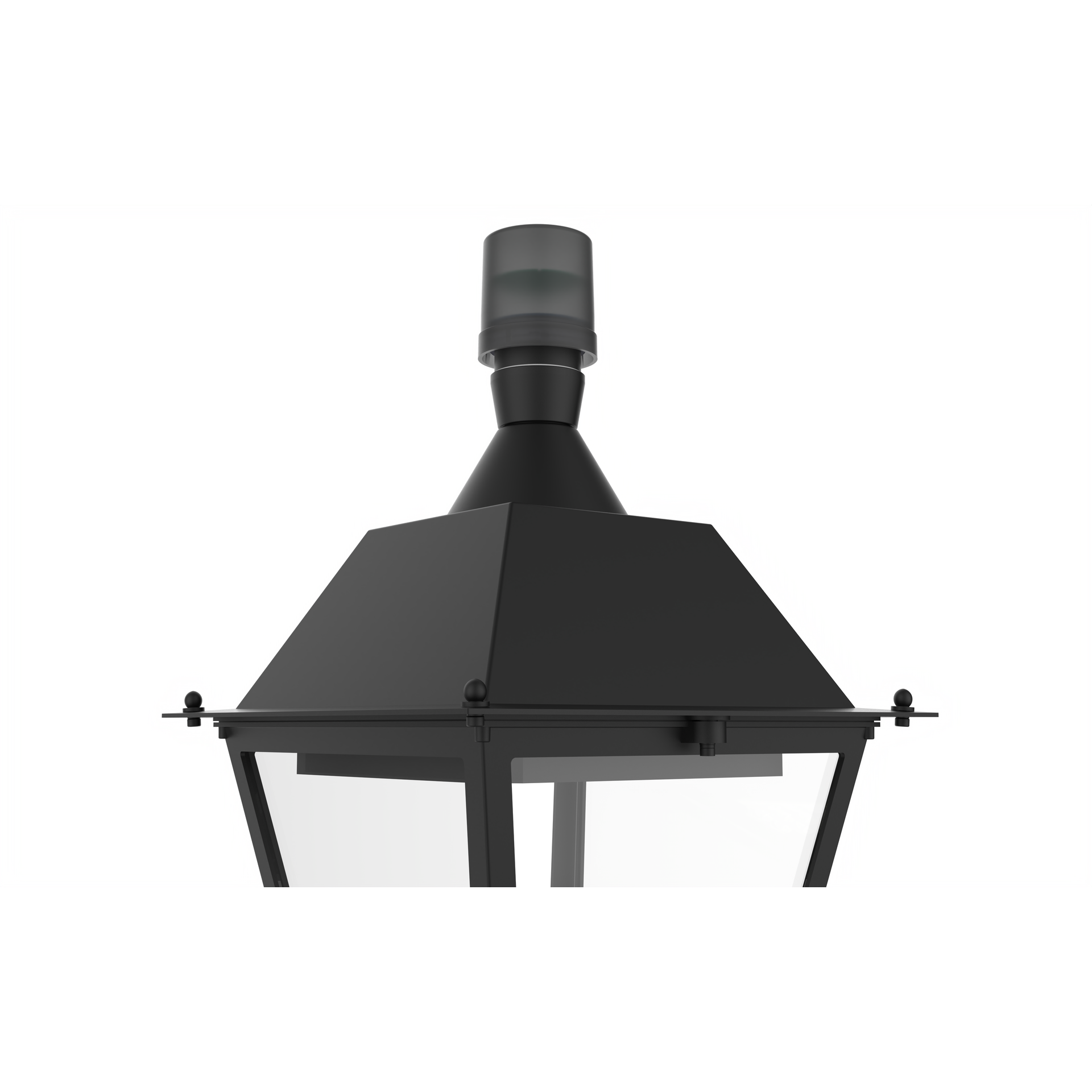

400x850x735	NEMA	8	1	7.8

Artikelnummer	Optik	Ausrüstung	Leistung Leuchte [W]	Lichtstrom - Leuchte [lm]	Wirksamkeit [lm/W]	Farbtemperatur [K]	CRI/Ra	Umgebungstemperatur
130723.3L012.010	O1	DALI	22	2200	100	2200	>70	-40 ... +50
130723.3L012.010.987	O1	NEMA	22	2200	100	2200	>70	-40 ... +50
130723.3L012.020	O2	DALI	22	2350	107	2200	>70	-40 ... +50
130723.3L012.020.987	O2	NEMA	22	2350	107	2200	>70	-40 ... +50
130723.3L012.030	O3	DALI	22	2300	105	2200	>70	-40 ... +50
130723.3L012.030.987	O3	NEMA	22	2300	105	2200	>70	-40 ... +50
130723.3L012.040	O4	DALI	22	2300	105	2200	>70	-40 ... +50
130723.3L012.040.987	O4	NEMA	22	2300	105	2200	>70	-40 ... +50
130723.3L012.050	O5	DALI	22	2300	105	2200	>70	-40 ... +50
130723.3L012.050.987	O5	NEMA	22	2300	105	2200	>70	-40 ... +50

Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Bitte beachten Sie, dass die Standardleuchte nicht für den Einsatz in einer Umgebung mit hohem Salzgehalt vorgesehen ist. Wenn es erforderlich ist, die Leuchte für den Einsatz in einer solchen Umgebung anzupassen, wenden Sie sich bitte an unsere Verkaufsabteilung, um die Möglichkeit einer zusätzlichen Schutzbeschichtung zu bestätigen.
Aktuelle Produktinformationen und Allgemeine Garantiebedingungen verfügbar auf unserer Website www.luglightfactory.de
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Die Betriebstemperaturbereiche gelten nur für Leuchten, die im Außenbereich eingesetzt werden.
Farbtemperatur-Toleranz +/- 5%.

Materialien herunterladen

Wählen Sie die für Sie interessanten Materialien aus und laden Sie sie herunter

Datenblatt

PDF (1.1MB)

Erklärungen und Bescheinigungen

ZIP (833.4KB)

Photometrie datei

ZIP (1.8MB)

3D/2D-Modelle

RFA (3.8MB)

Installationsanleitung

PDF (7.1MB)

Download markiert

PERSONALISIERUNG - UNSERE EINSTELLUNG NACH IHREM GESCHMACK

Eine Leuchte ist nach dem Journal of Standards eine Einrichtung, die zur Verteilung, Filterung und Umwandlung der Lichtleistung einer oder mehrerer Lichtquellen dient und die sich im Stromnetz befindet

custom

Personalisierung

Maßgeschneidert - Lassen Sie uns gemeinsam ein Projekt entwickeln

bespoke

Bespoke

Zubehör

150173.01292

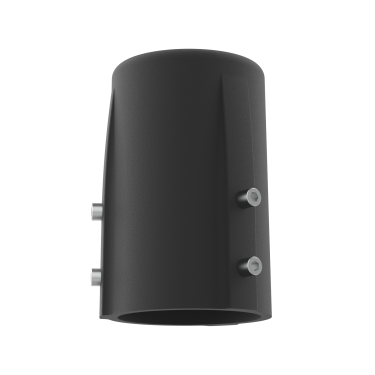

LUCERA LED Halterung ø60/48mm schwarz

150173.01291

LUCERA LED Halterung ø76mm schwarz

150170.01283

LUCERA LED transparentes Glas (4 Stück)

150170.01284

LUCERA LED Opal-Glas (4 Stück)

150170.01285

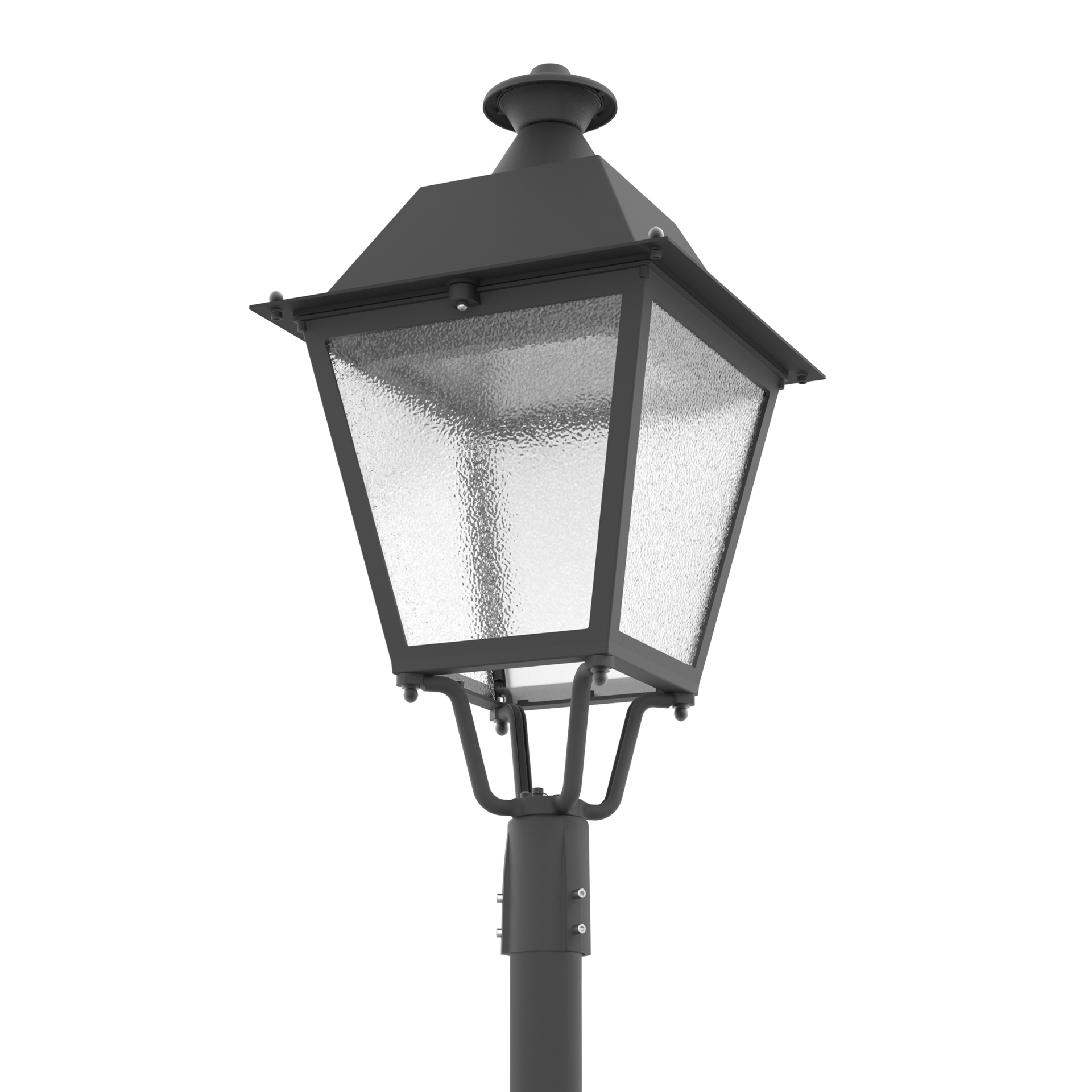

LUCERA LED strukturiertes Glas (4 Stück)

150170.01356

LUCERA LED Glas Lampenschirm schwarz Backshield (1 Stück)

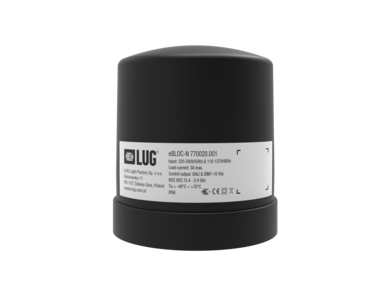

770020.001

eBLOC-N Steuergerät - THREAD-Kommunikation

770020.002

eBLOC-N Steuergerät - THREAD-Kommunikation + GNSS-Ortung

770020.004

eBLOC-N Steuergerät - LTE Cat M1/2G Kommunikation + GNSS Ortung

770030.001

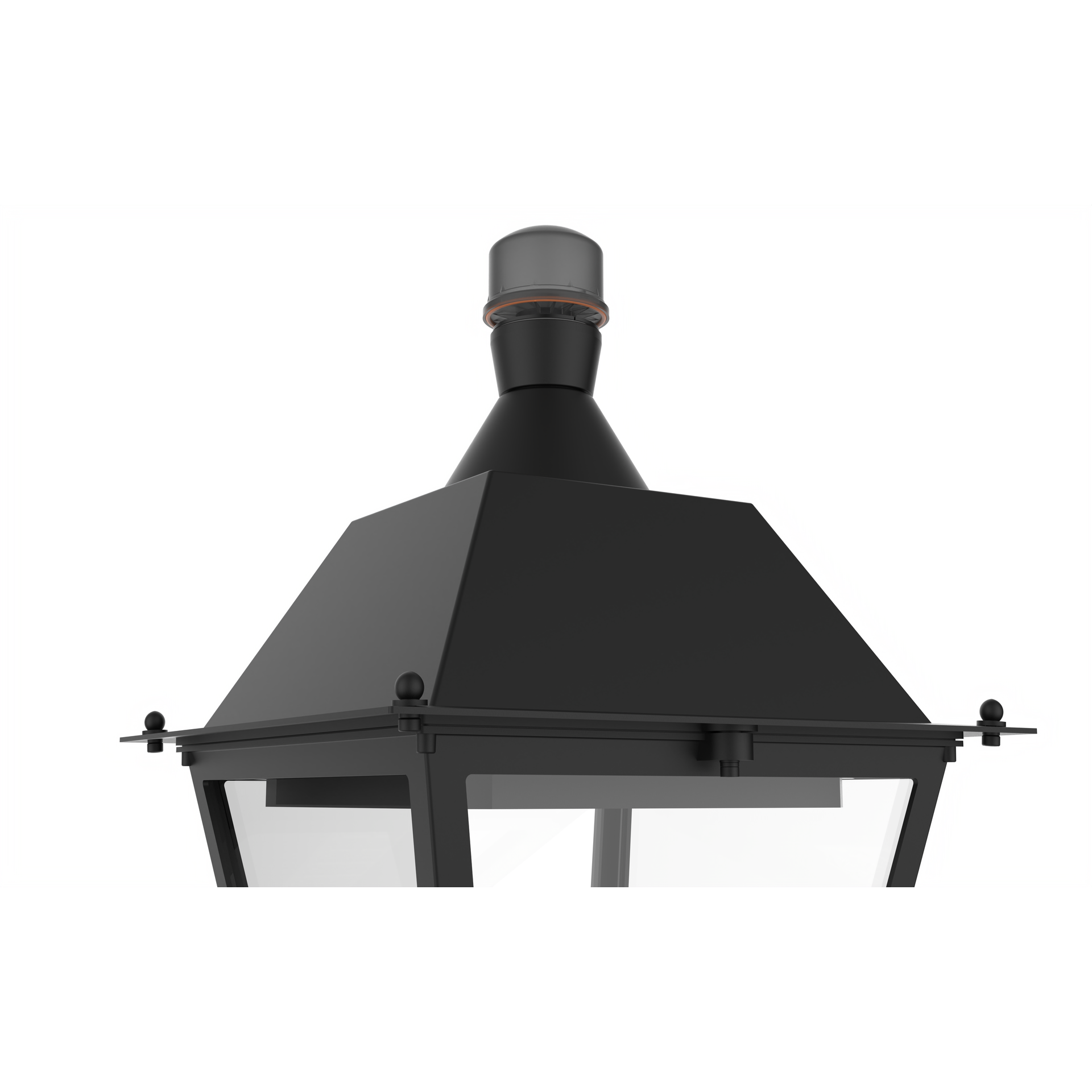

eBLOC-Z Steuergerät - THREAD-Kommunikation

770030.002

eBLOC-Z Steuergerät - THREAD-Kommunikation + GNSS-Ortung

770030.004

eBLOC-Z Steuergerät - LTE Cat M1/2G Kommunikation + GNSS Ortung

790013.101

HUBIoT-1 Global Mastmontage

790013.102

HUBIoT-1 Global Aufputz-Montage

790013.103

HUBIoT-1 Global Ethernet Mastmontage

790013.104

HUBIoT-1 Global Ethernet Aufputz-Montage
