LUG - LUCERA LED - Parkleuchten

LUCERA LED
S-Version

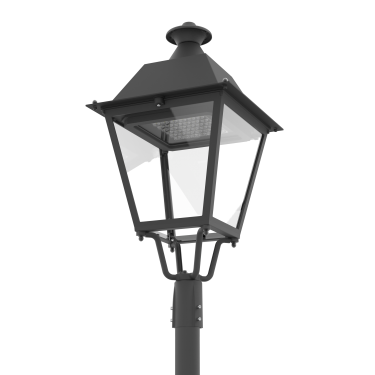

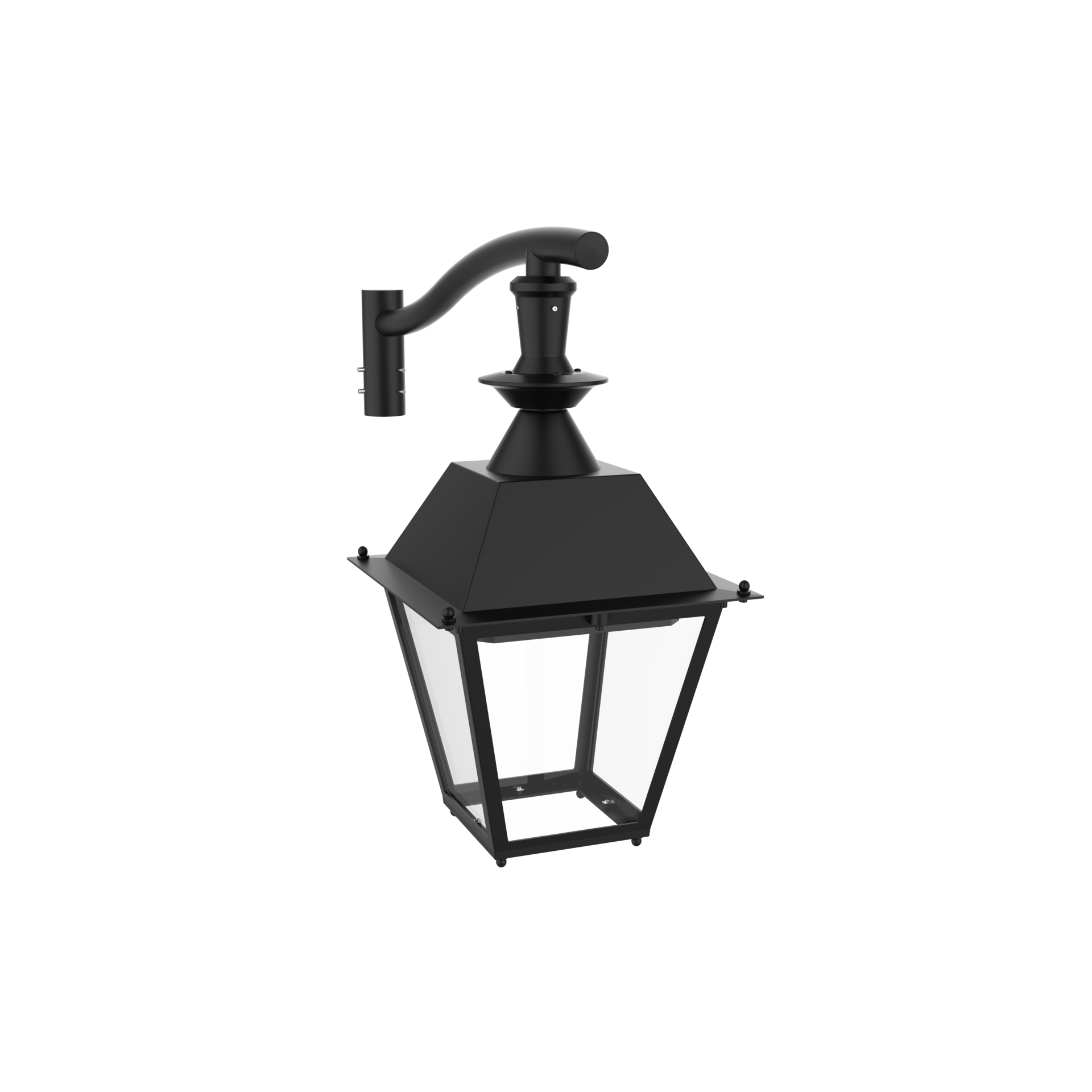

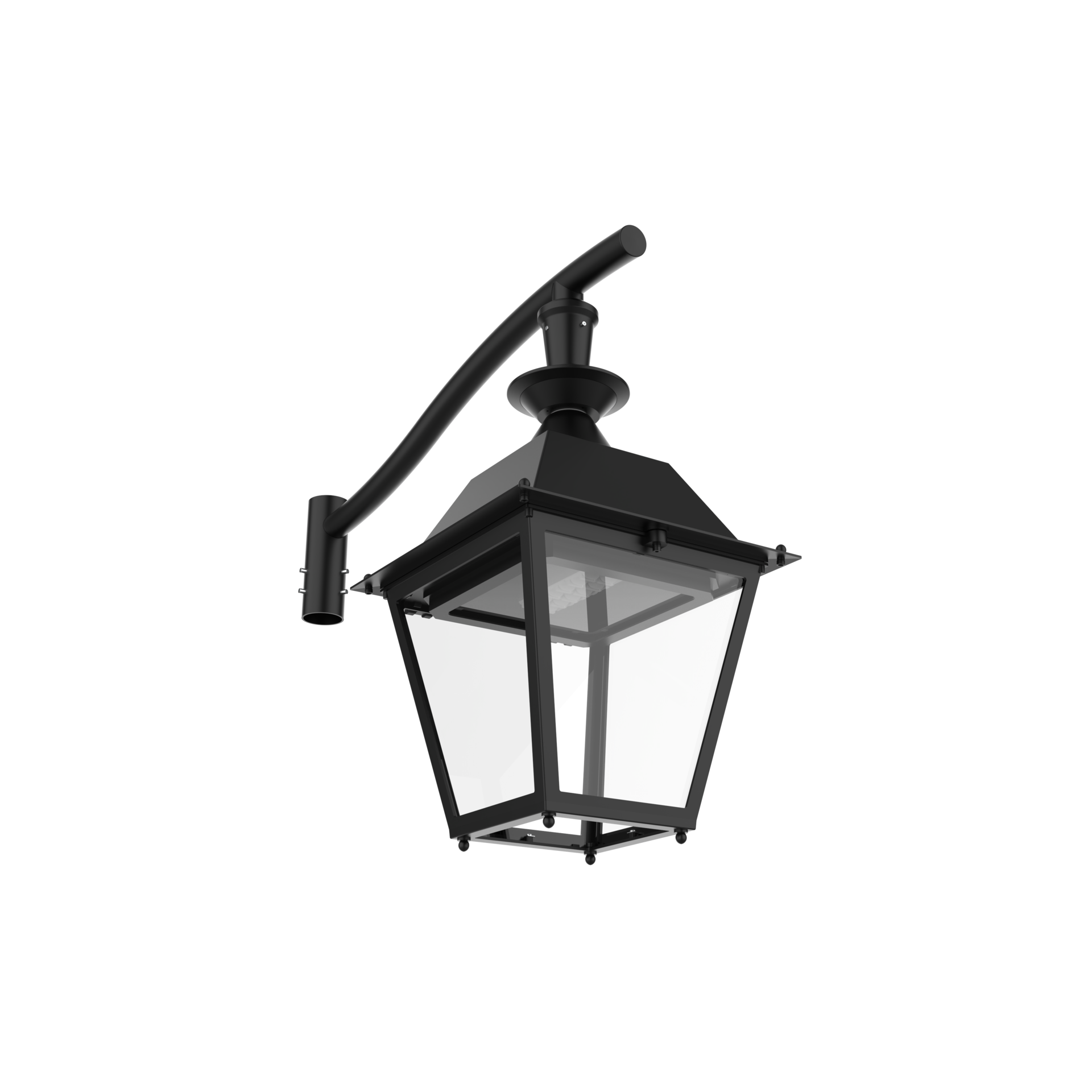

Eine klassische Stadtlaterne mit LED-Lichtquelle. Der zeitlose Stil, die verschiedenen Varianten der Zubehörschirme und die hohe Qualität der Verarbeitung ermöglichen die Integration der Leuchte in eine Vielzahl von städtischen Räumen. In einer speziellen Version auch für den Einsatz in Umgebungen mit erhöhter korrosiver Belastung in der höchsten Klasse C5-M.

Hohe Effizienz bis 138 lm/W

Klassische Eleganz

Synergie von Design und Technologie

Einsatzbereich

Avenues, Bahnhöfe, Fassaden, Gemeindestraßen, Park, Parkplätze, Promenade, Siedlungsstraßen, Spielplätze , Stadtstraßen, Straßen, Wohnsiedlung

Optional verfügbar

2x ZHAGA-Stecker, Ausführung mit erhöhter Korrosionsbeständigkeit nach Klasse C5, CLO, Gasanschluss 3/4" Gewinde, Glas-Diffusor (opal, transparent, strukturiert), NEMA-Stecker, Verlängerung der Garantie auf 10 Jahre

Bereich des Lichtstroms

1950 - 10450 [lm]

Variable Farbtemperatur

2200 - 4000 [K]

Mechanische Daten

Montage

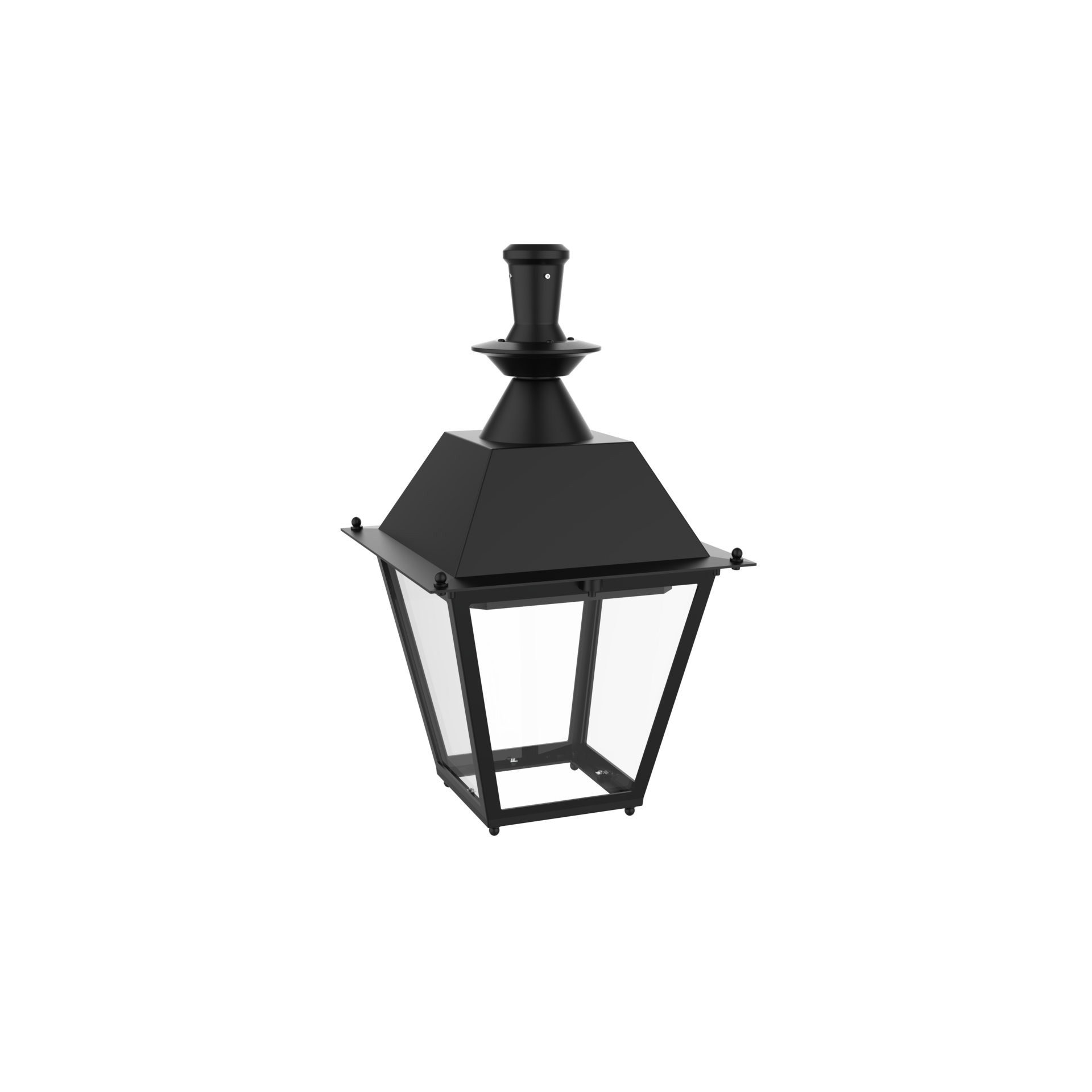

suspendiert, mit Zubehör (separat zu bestellen)

Farbe der Leuchte

schwarz

Umgebungstemperatur

'-40˚C ... +50˚C

RAL

9005

Gehäuse

Aluminiumdruckguß

Windangriffsfläche

0,085 m²; 0,090 m² (ZHAGA D4i)

Elektrische Daten

Netzteilwirksamkeit

≤93%

Strom

220-240V 50/60Hz

Lichtquelle

Leistung Leuchte [W]

22 - 76

Ausgangsstrom [mA]

500, 550, 700

Ausrüstung

DALI, ED, ZHAGA D4i

Maximale Anzahl der Leuchten im Stromkreis mit einer 10A-Sicherung (B)

8 - 17

Maximale Anzahl der Leuchten im Stromkreis mit einer 16A-Sicherung (B)

12 - 28

Maximale Anzahl der Leuchten im Stromkreis mit einer 25A-Sicherung (B)

20 - 44

Optische Daten

Beleuchtungsart

direkt

Optik

O1, O2, O3, O4, O5, O6

Farbtemperatur [K]

2200, 2700, 3000, 4000

CRI/Ra

>70

MacAdams Schritte

ULOR / DLOR

0% / 100%

Lichtstrom - Leuchte [lm]

1950 - 10450

Wirksamkeit [lm/W]

89 - 138

Photobiologische Risikogruppe

RG1

Anzahl der LEDs

12, 24, 36

Allgemeine Angaben

Zusatzinformationen

Sichere Stromversorgung mit niedriger Spannung SELV; die Standardausführung der Leuchte ist korrosionsbeständig nach Klasse C3

Weitere Hinweise

Mast und Ausleger gehören nicht zur Leuchte

Lebensdauer L90B10

100 000 h

Garantie

5 Jahre

Abmessungen

Abmessungen [mm] LxHxD	Markierung	Anzahl pro Palette	Menge in Paket	Nettogewicht [kg]
400x760x700	DALI, ED	8	1	9.1

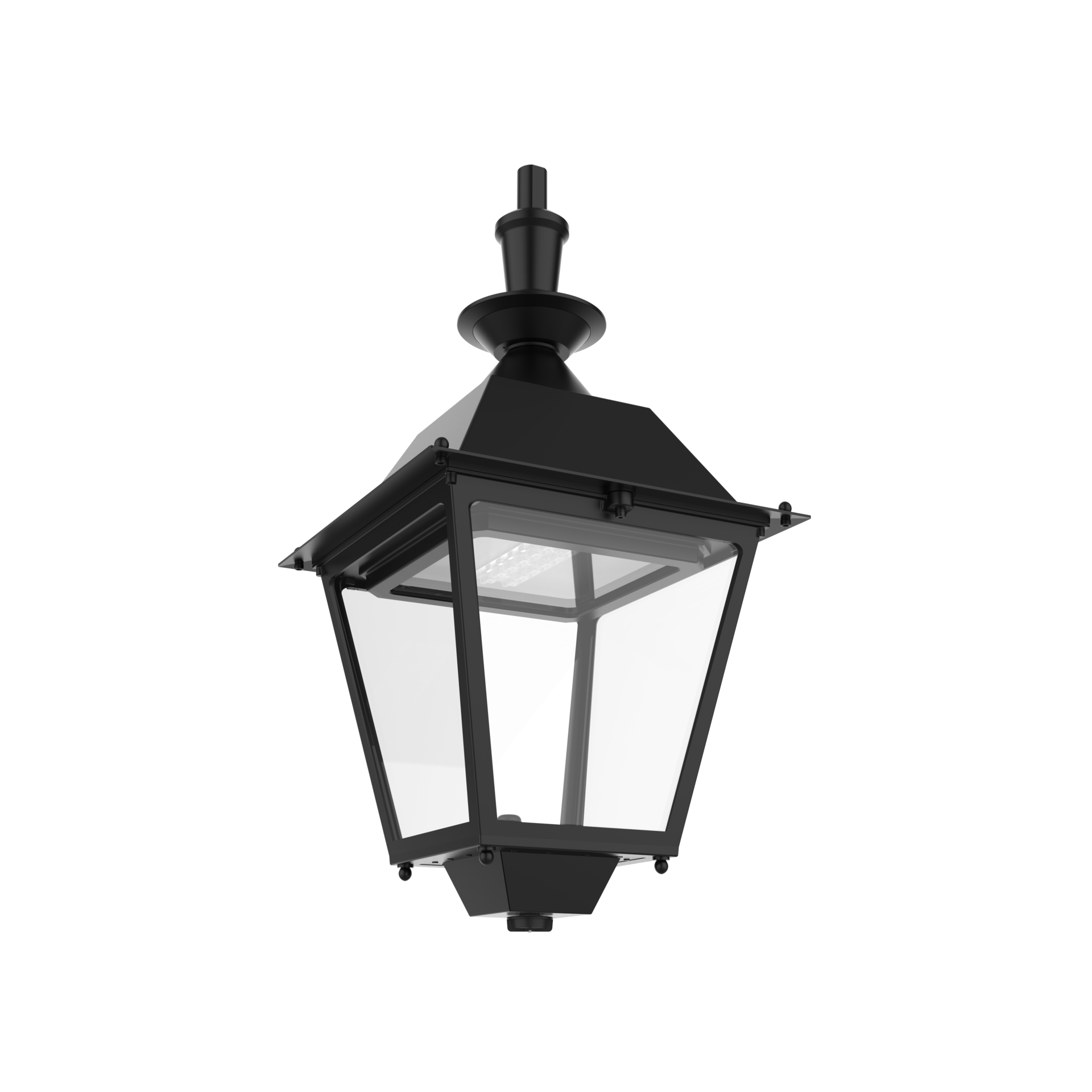

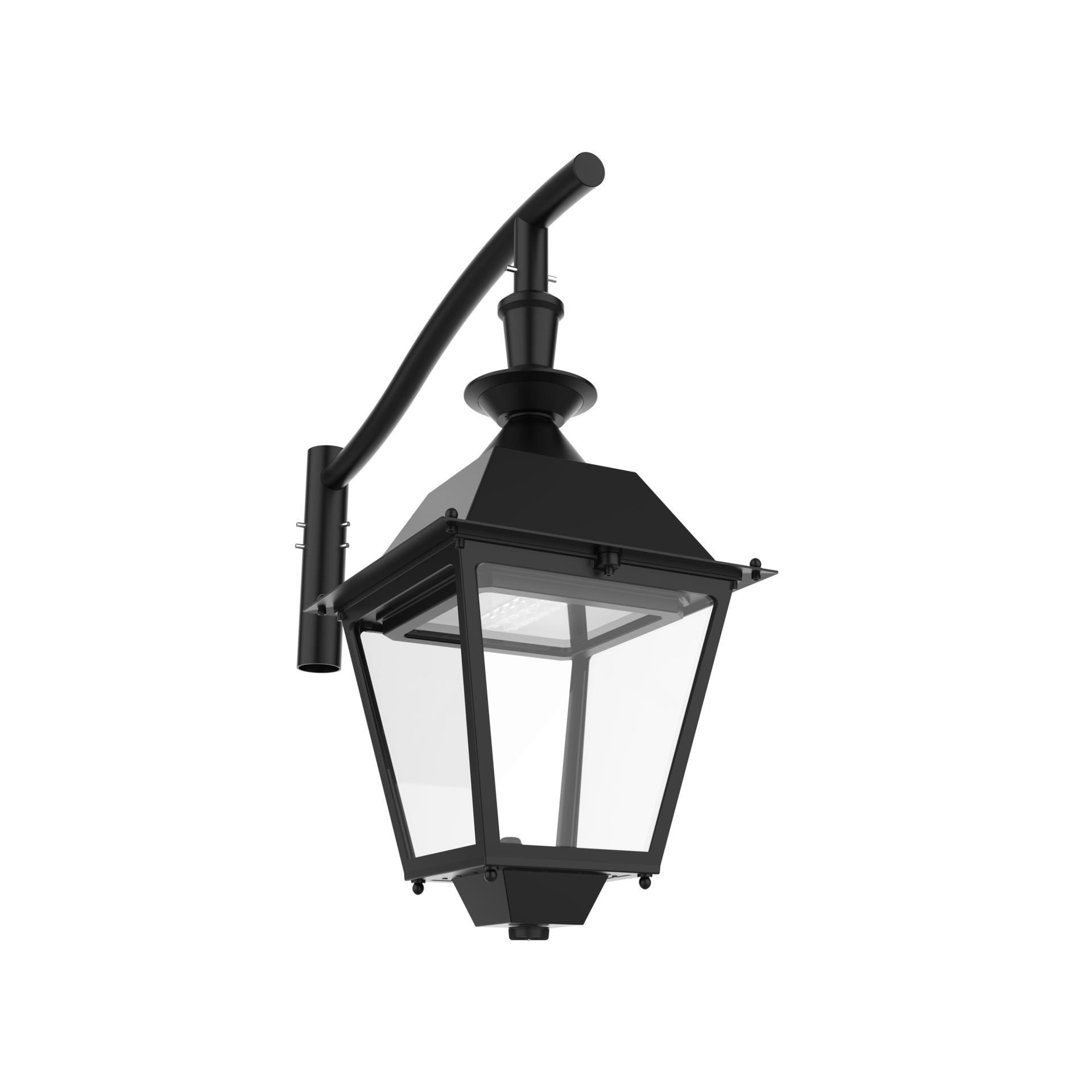

400x807x747	ZHAGA D4i	8	1	9.4

Artikelnummer	Optik	Ausrüstung	Leistung Leuchte [W]	Lichtstrom - Leuchte [lm]	Wirksamkeit [lm/W]	Farbtemperatur [K]	CRI/Ra	Umgebungstemperatur
130863.3L012.010	O1	DALI	22	2200	100	2200	>70	'-40˚C ... +50˚C
130863.3L012.020	O2	DALI	22	2350	107	2200	>70	'-40˚C ... +50˚C
130863.3L012.030	O3	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.040	O4	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.050	O5	DALI	22	2300	105	2200	>70	'-40˚C ... +50˚C
130863.3L012.060	O6	DALI	22	2250	102	2200	>70	'-40˚C ... +50˚C
130863.3L022.010	O1	DALI	22	2500	114	2700	>70	'-40˚C ... +50˚C
130863.3L022.020	O2	DALI	22	2650	120	2700	>70	'-40˚C ... +50˚C
130863.3L022.030	O3	DALI	22	2600	118	2700	>70	'-40˚C ... +50˚C
130863.3L022.040	O4	DALI	22	2550	116	2700	>70	'-40˚C ... +50˚C

Lichtstrom-Toleranz +/- 10%.
Leistungs-Toleranz +/- 5%.
Bitte beachten Sie, dass die Standardleuchte nicht für den Einsatz in einer Umgebung mit hohem Salzgehalt vorgesehen ist. Wenn es erforderlich ist, die Leuchte für den Einsatz in einer solchen Umgebung anzupassen, wenden Sie sich bitte an unsere Verkaufsabteilung, um die Möglichkeit einer zusätzlichen Schutzbeschichtung zu bestätigen.
Aktuelle Produktinformationen und Allgemeine Garantiebedingungen verfügbar auf unserer Website www.luglightfactory.de
Detaillierte Informationen zu Lichtströmen und Leistungen für einzelne Indizes finden Sie im Produktdatenblatt.
Die Parameter im Datenblatt sind für Ta=25°C angegeben.
Die Betriebstemperaturbereiche gelten nur für Leuchten, die im Außenbereich eingesetzt werden.
Farbtemperatur-Toleranz +/- 5%.

Materialien herunterladen

Wählen Sie die für Sie interessanten Materialien aus und laden Sie sie herunter

Datenblatt

PDF (1.0MB)

Erklärungen und Bescheinigungen

ZIP (1.0MB)

Photometrie datei

ZIP (1.4MB)

Installationsanleitung

PDF (5.4MB)

Download markiert

PERSONALISIERUNG - UNSERE EINSTELLUNG NACH IHREM GESCHMACK

Eine Leuchte ist nach dem Journal of Standards eine Einrichtung, die zur Verteilung, Filterung und Umwandlung der Lichtleistung einer oder mehrerer Lichtquellen dient und die sich im Stromnetz befindet

custom

Personalisierung

Maßgeschneidert - Lassen Sie uns gemeinsam ein Projekt entwickeln

bespoke

Bespoke

Zubehör

150170.01410

150170.01414

150170.01418

150170.01422

ADAPTER-Gewinde 1 Zoll innen / 1 Zoll innen

150170.01411

150170.01415

150170.01419

150170.01423

ADAPTER-Gewinde 1 Zoll innen / 3/4 Zoll außen

150170.01412

150170.01416

150170.01420

150170.01424

ADAPTER-Gewinde 1 Zoll innen / 3/4 Zoll innen

150170.01413

150170.01417

150170.01421

150170.01425

ADAPTER-Gewinde 1 Zoll innen / Rohr ø42mm

150170.01135

Gewindelehre ø42mm

150170.01283

LUCERA LED transparentes Glas (4 Stück)

150170.01284

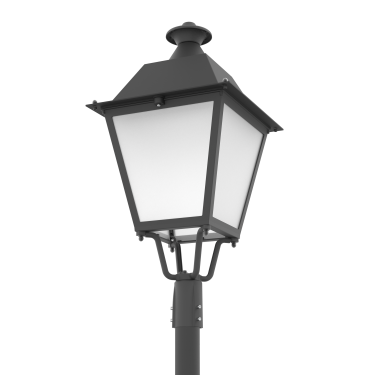

LUCERA LED Opal-Glas (4 Stück)

150170.01285

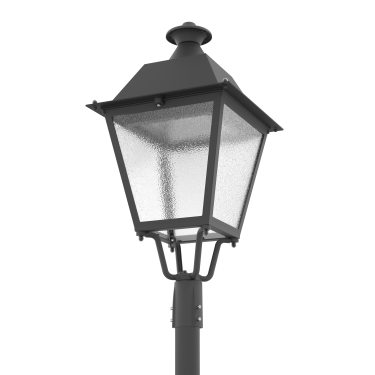

LUCERA LED strukturiertes Glas (4 Stück)

150170.01356

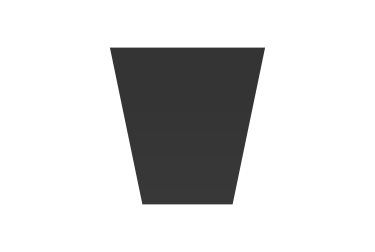

LUCERA LED Glas Lampenschirm schwarz Backshield (1 Stück)

770030.001

eBLOC-Z Steuergerät - THREAD-Kommunikation

770030.002

eBLOC-Z Steuergerät - THREAD-Kommunikation + GNSS-Ortung

770030.004

eBLOC-Z Steuergerät - LTE Cat M1/2G Kommunikation + GNSS Ortung

790013.101

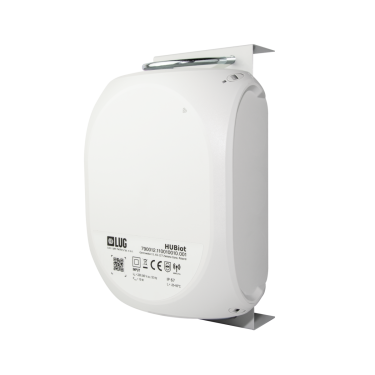

HUBIoT-1 Global Mastmontage

790013.102

HUBIoT-1 Global Aufputz-Montage

790013.103

HUBIoT-1 Global Ethernet Mastmontage

790013.104

HUBIoT-1 Global Ethernet Aufputz-Montage
